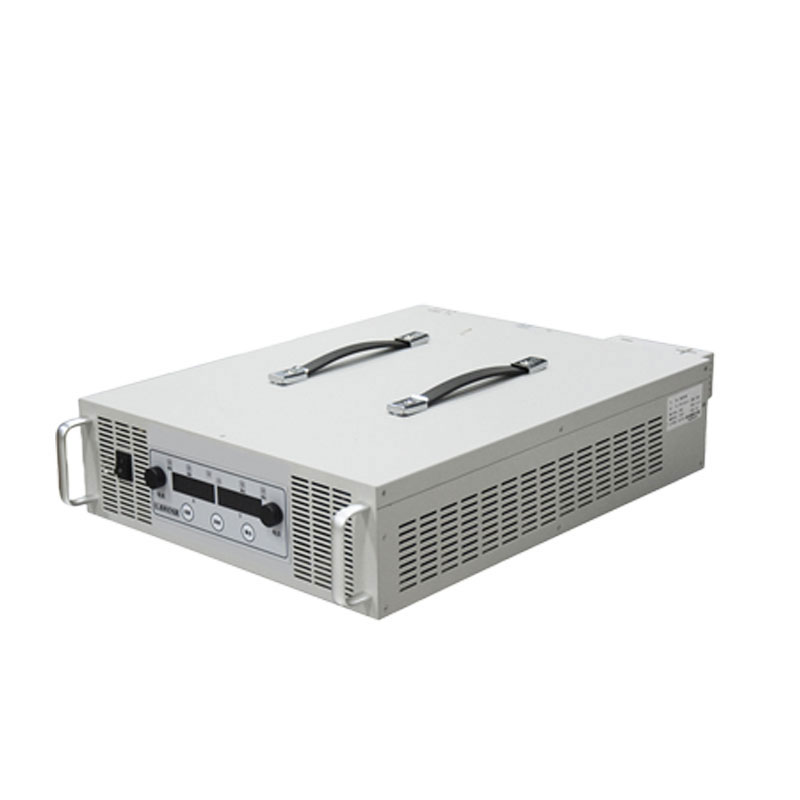

EL測試組串電源是專為光伏電站組串反向上電特性研發的程控電源設備，將交流電轉換為直流電輸入電池板激發電致發光，用于光伏組件內部隱裂、斷柵、虛焊等缺陷檢測。設備輸出電壓范圍0至1500V，電流最高可達3A，功率輸出最高4.5KW，具備多重保護功能，適用于光伏生產質檢、電站驗收及運維等場景。

EL測試組串電源的核心功能是實現光伏組件電致發光檢測所需的正向偏置供電。電致發光檢測通過向光伏組件施加電壓，激發電池片內部載流子復合發光，利用紅外相機捕捉發光圖像，從而識別隱裂、斷柵、黑片、虛焊等內部缺陷。EL測試組串電源作為提供穩定偏置電壓的關鍵設備，其性能直接影響測試精度與檢測效率。

該電源設備針對光伏電站組串反向上電特性研發，通過將交流電轉換為直流電輸入電池板，從而實現EL的內部缺陷測試。在技術規格方面，EL測試組串電源提供多個型號以適應不同測試場景。電能參數涵蓋0至1500V電壓范圍和最高3A的電流輸出，功率輸出最高可達4.5KW。電壓輸出范圍為0至1500V，其中程控進口型號的電壓精度可達0.001V，電流精度可達0.001A，功率穩定度控制在±0.002%以內。高精度程控型號適用于EL檢測儀加無人機EL測試場景，可同步檢測1至32塊光伏板，滿足大規模組串式檢測的需求。

在保護功能方面，EL測試組串電源配備了多重安全防護機制。逆電流保護功能可設定逆電流阻抗閾值，預防組串電流倒灌；短路保護功能可防止光伏組串反接導致二極管擊穿；程控緩沖保護采用緩存式通斷電方式，預防大電流直上擊穿光伏板；程控穩態輸出可根據組串不同功率組件自適應匹配電流電壓，避免擊穿組件二極管。過壓保護功能可設置電流電壓保護極限值OVP，過載保護功能可設定過載閾值，輸出過載時自動停止以防設備燒毀。此外，設備還具備內部過熱保護和高壓隔離保護，確保整機外殼與面板的操作人員高壓電工作安全。對于高規格型號，設備還配備了程控遠程接口(RS-485C和模擬量接口0-10V)，支持遠程參數設定和程序編程控制電源通斷電時間。

在硬件設計方面，EL測試組串電源采用模塊化設計，每個模塊可獨立接入1至2路光伏組串，通過MPPT技術實時追蹤每組串的最大功率輸出，避免因組串間光照不均或組件衰減差異導致的木桶效應。設備內部集成整流、濾波、逆變等電路，同時具備過壓、過流、過溫等保護功能保障運行安全。部分儲能型號采用大功率鋰電系統，支持多組件串并聯上電測試，單次充滿后可檢測1500塊組件，并搭載4G Wi-Fi收發系統和APP物聯控制功能。

EL測試組串電源在光伏行業的應用場景覆蓋了從生產線到電站運維的多個環節。在光伏組件生產過程中，該設備用于批量EL缺陷檢測，確保出廠產品質量。在電站建設階段，驗收人員和運維團隊利用該設備對已安裝的組串進行EL測試，及時發現運輸和安裝過程中可能造成的組件損傷。對于已投入運營的光伏電站，該設備可用于定期巡檢和故障排查，及早發現組件在長期運行中出現的劣化和損傷。該電源設備已被廣泛應用于光伏電站建設、光伏組件生產與質量檢測等場景，在保障光伏電站長期穩定運行方面發揮著基礎性作用。
