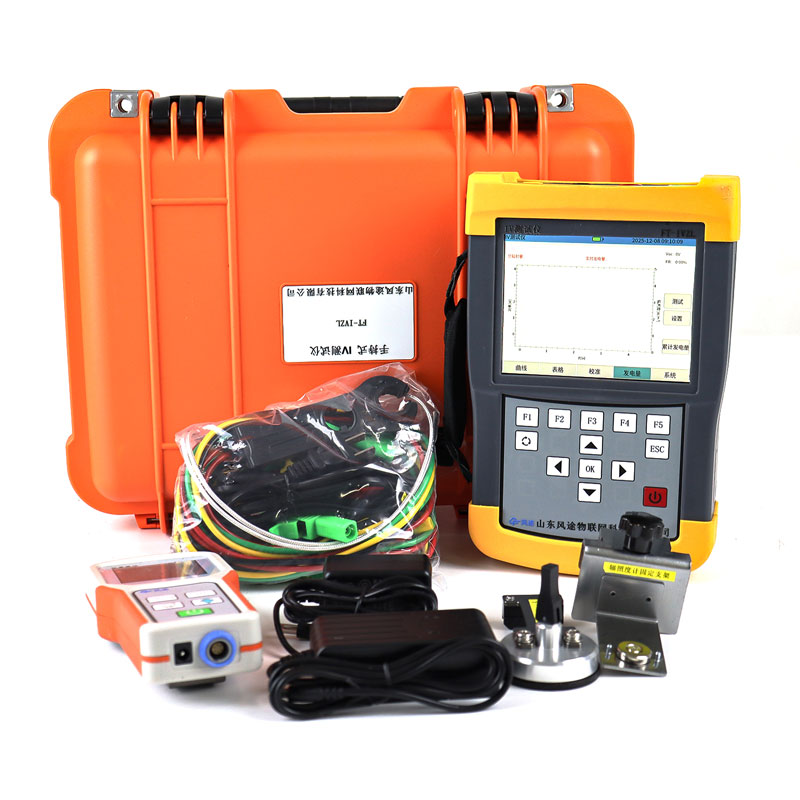

光伏組件IV曲線測試儀電壓量程400V、電流量程20A，可測試1000W組件，測量開路電壓、短路電流、最大功率等參數，現場運行單次測量?jī)H需1-2秒，幫助用戶快速驗證光伏系統性能。

光伏組件IV曲線測試儀是專門用于現場檢測光伏組件或系統電流-電壓特性曲線的設備。設備在高電壓光伏系統檢測中具備400V的電壓測試能力與20A的電流測試能力，能夠覆蓋1000W規格光伏組件的全參數測量需求。測試儀可獲取的核心參數包括開路電壓、短路電流、最大功率、填充因子等，這些參數是評估光伏組件發電性能和轉換效率的依據。

在測試原理層面，IV曲線測試儀通過內置電子負載模塊模擬從短路到開路的全范圍負載變化，在穩定光照條件下測量每個電壓點對應的電流值，從而繪制完整的IV特性曲線。設備操作流程較為簡潔：打開電源后設備進行10-15秒自檢，連接組件正負極至測試端，在觸控屏上完成組件參數設置并點擊開始測量，測量過程約耗時1-2秒即可顯示IV曲線和各項參數。實測的IV曲線數據通常會經過溫度和輻照度修正，轉換為標準測試條件下的對應數值，以便與組件出廠標稱值進行比對。

該設備的應用場景覆蓋光伏電站的全生命周期。在生產質檢環節，IV測試儀用于組件出廠前的電性能檢測和分級，確保產品品質一致性。在電站驗收階段，測試人員使用該設備對新安裝的光伏陣列進行IV曲線復測，驗證運輸和安裝過程中的功率損耗是否在允許范圍內。在日常運維中，運維團隊定期對光伏組串開展IV曲線復測，對比電站初始測試數據，可精準評估組件性能衰減情況，快速識別低效組件、陰影遮擋、熱斑效應、旁路二極管失效等故障類型。一些設備還配備高精度輻照度傳感器和溫度傳感器，能夠同步記錄現場環境條件，使測量數據具備更好的可比性和可追溯性。

在符合國際與國家標準方面，IEC 60891:2021規定了光伏器件I-V測量特性的溫度和輻照度修正程序，我國已將其等同采納為國家標準。因此，高品質的IV曲線測試儀不僅需要具備準確的測量能力，還需要能夠?qū)F(xiàn)場實測數據有效轉換至STC條件下的參數，實現不同時間、不同環境條件下測試結果的一致性對比，使測試數據真正服務于光伏系統的長期發電品質評估。
